Revopoint Trackit Optical Tracking 3D Scanner

Revopoint Trackit – Markerloser Industrieniveau-3D-Scanner

Der Revopoint Trackit ist ein hochpräziser, markerloser 3D-Scanner, der optisches Tracking mit blauer Lasertechnologie kombiniert. Dank automatischer Gimbalkalibrierung, dualen Scanmodi und einem großen Trackingbereich ermöglicht er professionelle Messungen von Kleinteilen bis hin zu kompletten Fahrzeugen.

Markerfreie Präzision für große und kleine Objekte

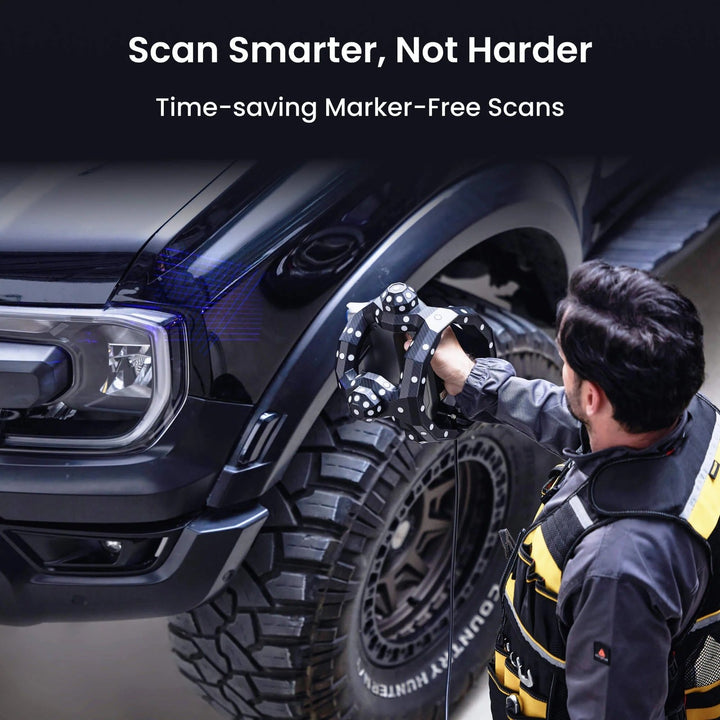

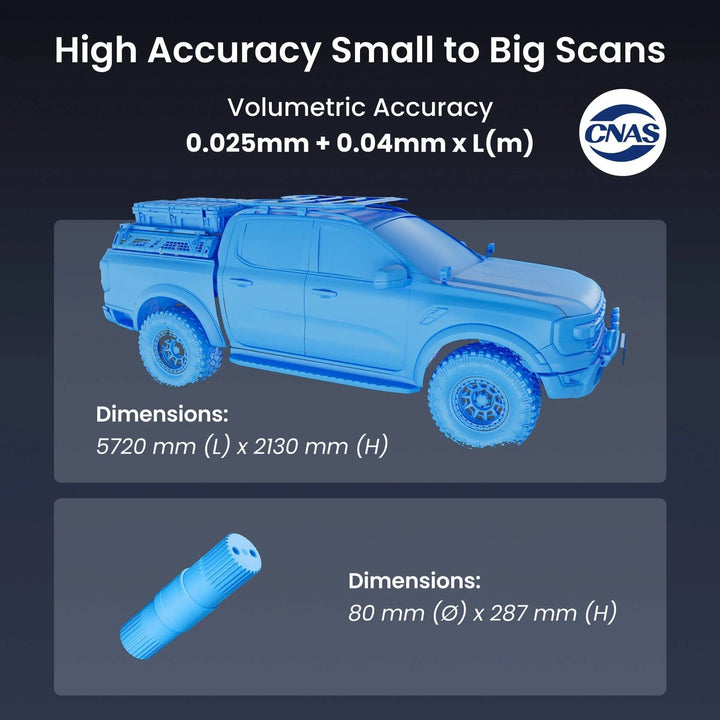

Das optische Tracking des Dual-Kamera-Systems erfasst die Scannersituation permanent und ermöglicht hochgenaue Scans – ganz ohne Marker, Spray oder manuelles Ausrichten. Mit einer volumetrischen Genauigkeit von 0,025 mm + 0,04 mm × L(m) eignet sich der Trackit perfekt für Qualitätskontrolle, Reverse Engineering oder Prototyping.

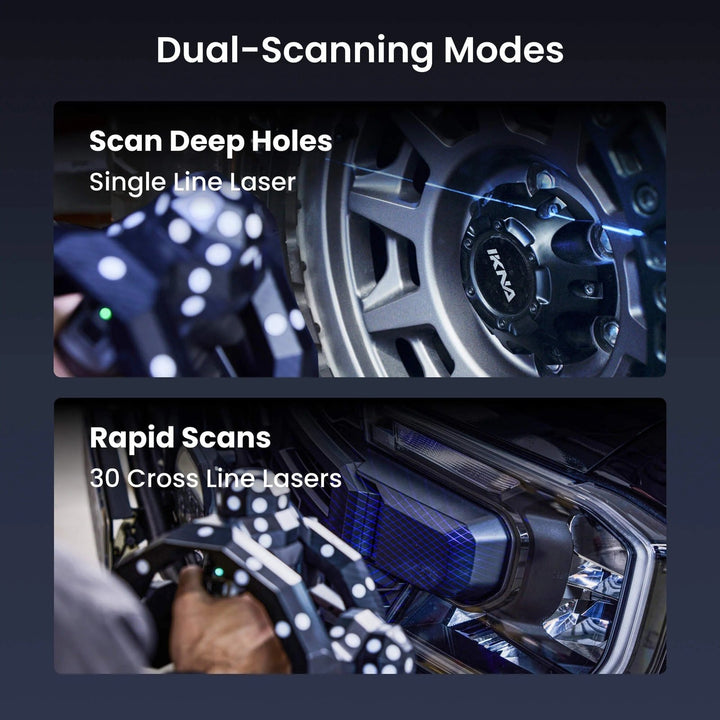

Zwei Lasersysteme für jede Geometrie

Der 30-Linien-Cross-Laser scannt große Bereiche effizient und erfasst auch dunkle oder reflektierende Materialien zuverlässig.
Für enge Spalten, Bohrungen und komplexe Geometrien sorgt der Single-Line-Laser für maximale Detailtiefe.

Stabil, leicht und für große Scanbereiche ausgelegt

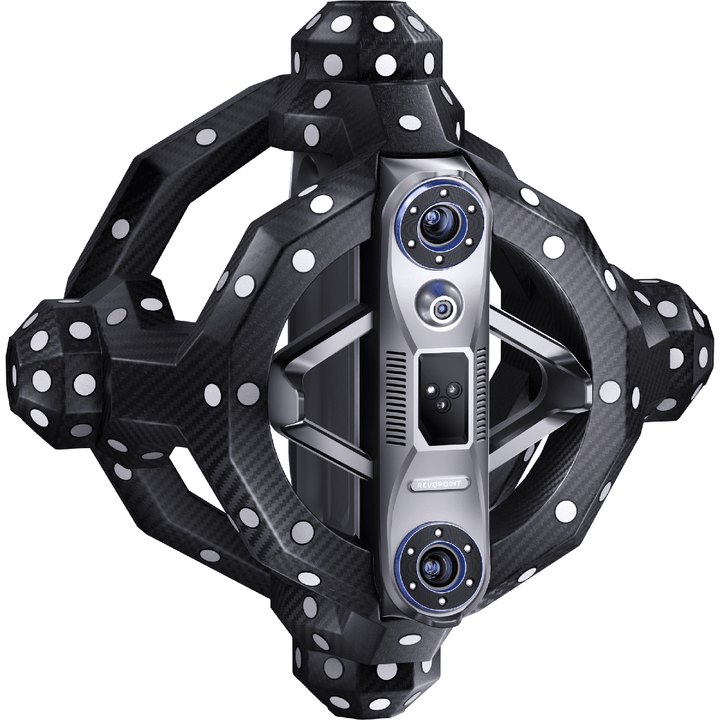

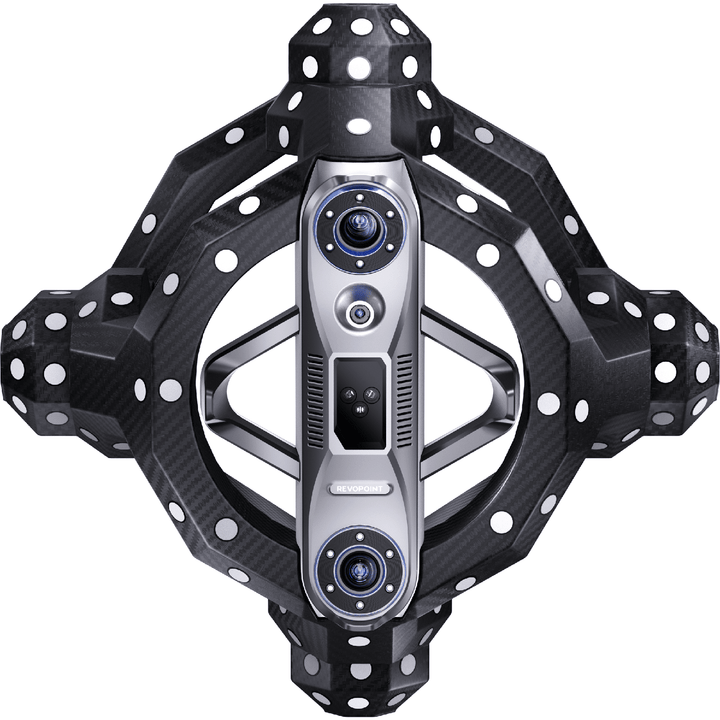

Der leichte Carbonfaserrahmen sorgt für hohe Steifigkeit und präzise Ergebnisse auch bei langem Einsatz.

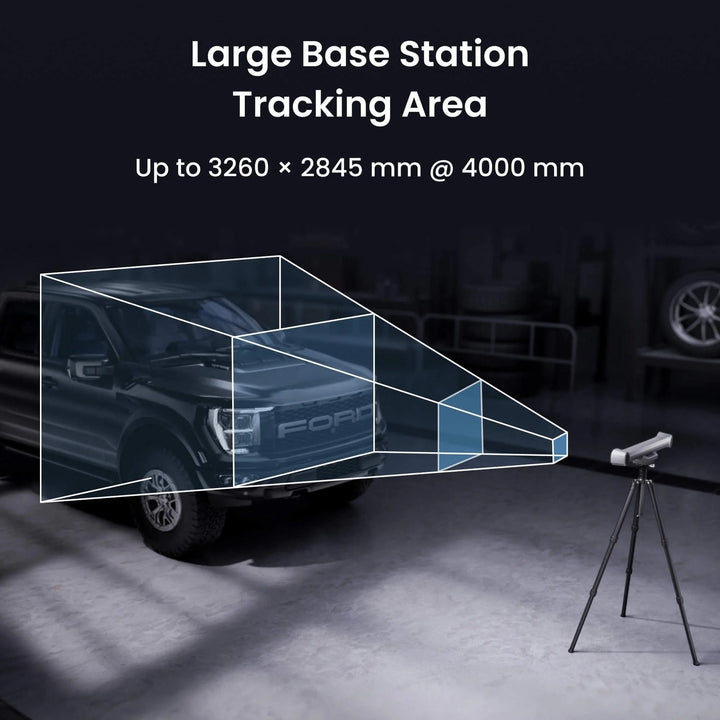

Der Tracker deckt ein Trackingvolumen von bis zu 11 m³ ab – ideal für Bauteile von 10 mm bis 6 m Größe, einschließlich Maschinen, Möbel, Fahrzeugteile oder komplette Autos.

Effiziente Workflows durch automatische Kalibrierung

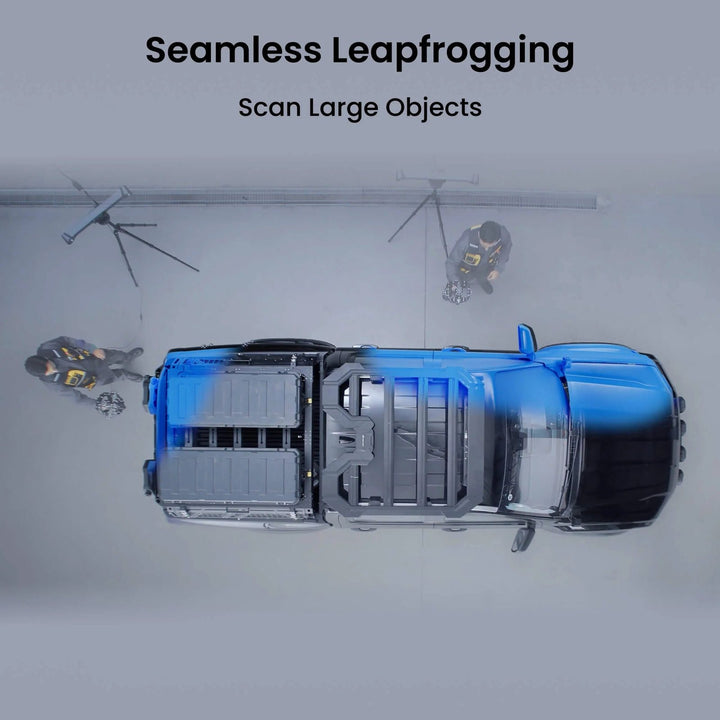

Das automatische Dual-Achsen-Gimbal spart rund 50 % der Einrichtungszeit. Große Objekte können mit „Leapfrogging“ segmentweise gescannt werden, bei nahtloser Zusammenführung im Tracking-System.

Software & CAD-Integration

Die Revo-Software bietet Live-Vorschau, automatisches Mesh-Fusing, Editing und Export in PLY, OBJ, STL, FBX, 3MF, GLTF und weitere Formate.
Für professionelle Anwendungen sind Revo Measure (Mess- & QC-Tools) und Revo Design (Scan-to-CAD) im Workflow integrierbar.

Technische Daten (Auszug)

Scanner

• Einzelrahmen-Genauigkeit: 0,02 mm

• Fused Point Distance: 0,05 mm

• Scanrate: 1.500.000 Punkte/s

• Laser: 30 Cross-Lines + 1 Single Blue Laser

• Arbeitsabstand: 200–400 mm

• Einzelaufnahme: bis 320 × 215 mm

• Gewicht: 1,2 kg

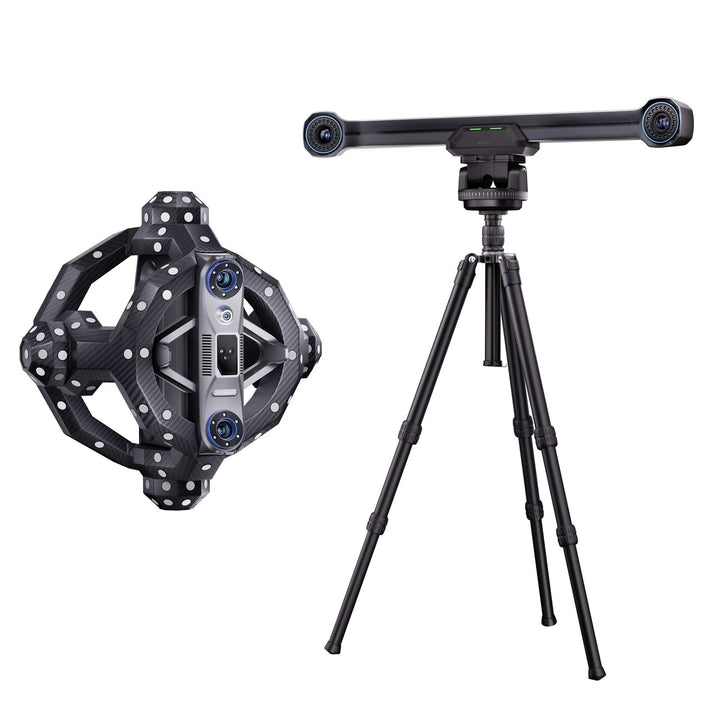

Tracking-Station

• Volumetrische Genauigkeit: 0,02 mm + 0,04 mm × L(m)

• Trackingvolumen: 11 m³

• Arbeitsabstand: 1500–4000 mm

• Gewicht: 2,0 kg

• Automatische Gimbalkalibrierung

Kompatibilität & Formate

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Windows & macOS kompatibel
